在线分析小屋气体报警仪的设置

在线分析小屋气体报警仪的设置

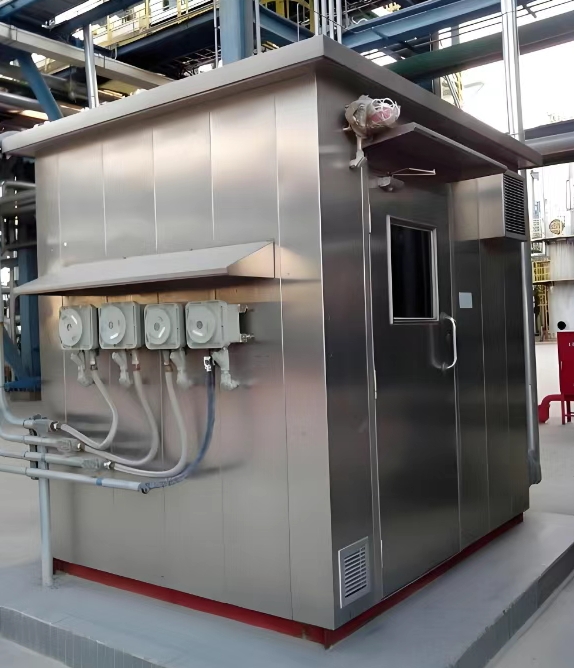

分析小屋，在工业流程里扮演着不可或缺的角色。它的安全保障涉及多个维度，从电气防爆到通风报警，从危险标识到联锁控制，每一个环节都有严格的标准规范。GB 29812-2013 中，对分析小屋的危险标识、防爆要求等都有着细致入微的规定。

1.GB 29812-2013《工业过程控制 分析小屋的安全》。

2.GB/T 29814-2013《在线分析器系统的设计和安装指南》。

3.GB/T 25844-2010《工业用现场分析小屋成套系统》。

4.HG/T 20516-2014《自动分析器室设计规范》。

5.HG/T 4096-2009 《化工用现场分析小屋成套系统》。

6.HG/T 20711-2019 《化工实验室化验室供暖通风与空气调节设计规范》。

7.SH/T 3174-2013《石油化工在线分析仪系统设计规范》。

8.GB/T 34065-2017《分析仪器的安全要求》。

9.GB/T 34042-2017《在线分析仪器系统通用规范》。

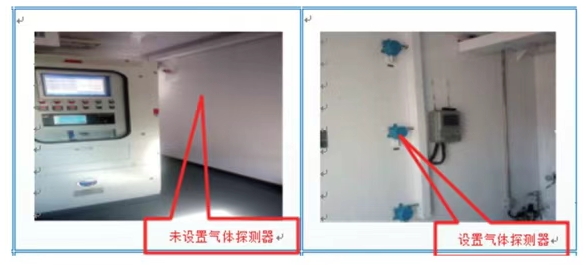

二、隐患对标

2）GB/T 25844-2010《工业用现场分析小屋成套系统》

4.5.1 联锁报警功能：当可燃气体浓度达到爆炸下限值（L.E.L）或当有毒、有害气体浓度达到长期接触限值（TLV）时，发出报警信号，启动换气风扇。

3）SH/T 3174-2013《石油化工在线分析仪系统设计规范》

7.5.1 当分析小屋内可能积聚可燃或有毒气体时，应设置可燃或有毒气体检测报警器，必要时设置低氧检测报警器。当可燃气体浓度达到 25%LEL 时报警，自动启动排风机。分析小屋应设置旋转式闪光报警灯和报警警号。

4）GB/T 34042-2017《在线分析仪器系统通用规范》

E.5.2 当分析小屋内可能积聚可燃或有毒气体时，应设置可燃或有毒气体检测报警器，当可燃气体浓度达到 25%LEL、有毒气体浓度达到 100% 最高容许浓度时，发出报警信号。可燃气体和有毒气体检测报警系统的设计应符合 GB 50493 的规定。

E.5.3 当分析小屋内存在潜在的低氧危险时（例如通风不良、用氮气代替仪表空气作为吹扫气体或驱动气体），应设置低氧检测报警器，氧气含量降低到 18% 时，发出报警信号。

三、气体报警仪设置原则

1.安全性原则 ：

气体报警仪的设置应以保障人员生命安全和设备财产安全为首要目标，确保在气体泄漏等危险情况发生时能及时报警并采取相应措施。

2.全面监测原则 ：

根据分析小屋内可能存在的可燃气体、有毒气体等种类，在不同位置、不同高度设置足够数量的气体报警仪，实现对整个空间的全面监测，避免监测死角。

3.可靠性原则 ：

选择质量可靠、性能稳定的气体报警仪，确保其在各种环境条件下都能正常工作，同时定期进行维护和校准，以保证报警仪的准确性、可靠性和稳定性。

4.符合规范原则 ：

严格按照相关国家和行业规范进行气体报警仪的设计与安装，确保其设置位置、数量、报警值等参数符合标准要求。

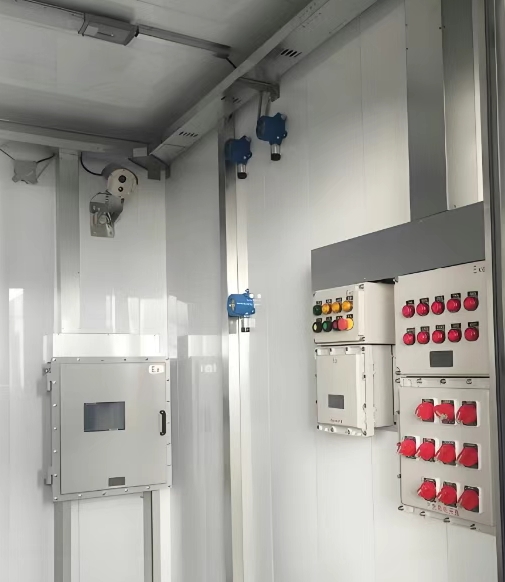

四、气体报警仪安装位置

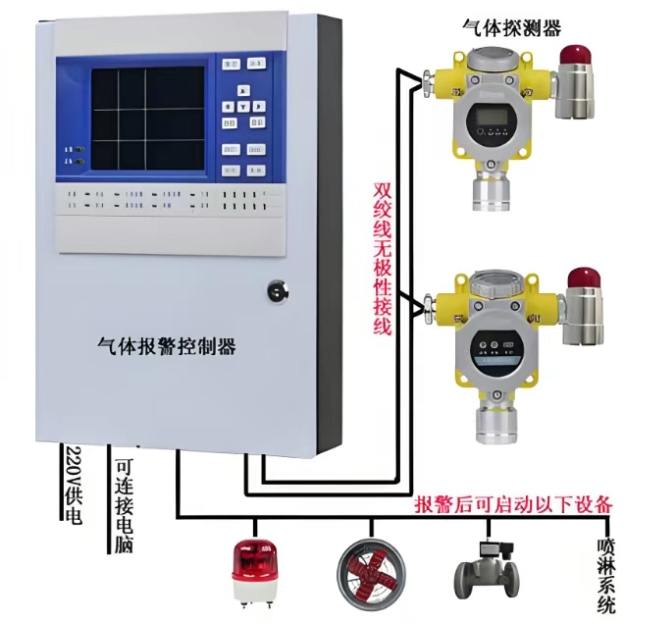

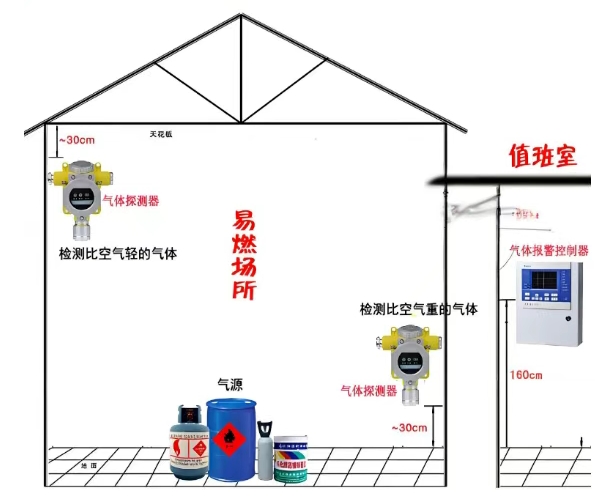

气体探测器、气体报警控制器安装位置示意图

1.可燃气体报警仪 ：

一般安装在分析小屋内可能泄漏可燃气体的设备附近、房间内的角落以及通风不良的区域等；对于密度大于空气的可燃气体，报警仪应安装在距离地面约 0.3m-1m 处；对于密度小于空气的可燃气体，应安装在泄漏区域的上方。

2.有毒气体报警仪 ：

应安装在人员活动频繁的区域以及可能存在有毒气体泄漏的设备周围，同时要考虑有毒气体的密度和流动方向等因素。例如，对于氯气等密度较大的有毒气体，报警仪应安装在较低位置；对于氨气等密度较小的有毒气体，则应安装在较高位置。

3.氧气报警仪 ：

在人员进入的分析小屋内，应在人员呼吸区域和可能产生氧气消耗的设备周围设置氧气报警仪，以监测氧气浓度是否处于正常范围内。

五、报警值设置

1.可燃气体报警值 ：

根据《石油化工可燃气体和有毒气体检测报警设计标准》GB/T 50493 - 2019 和《在线分析仪器系统通用规范》GB/T 34042 - 2017 等规范要求，可燃气体的一级报警设定值应小于或等于 25%LEL，二级报警设定值应小于或等于 50%LEL。

2.有毒气体报警值 ：

有毒气体的一级报警设定值应小于或等于 100%OEL，二级报警设定值应小于或等于 200%OEL。当现有探测器的测量范围不能满足测量要求时，有毒气体的一级报警设定值不得超过 5%IDLH，二级报警设定值不得超过 10%IDLH。

3.氧气报警值 ：

根据《石油化工可燃气体和有毒气体检测报警设计标准》GB/T 50493 - 2019，环境氧气的过氧报警设定值宜为 23.5%VOL，环境欠氧报警设定值宜为 19.5%VOL。

六、报警仪与其他设备的联锁

1.与通风系统的联锁 ：

当气体报警仪检测到可燃气体或有毒气体浓度达到报警值时，应自动启动相应的通风设备，如换气风扇、排风机等，以快速稀释和排除有害气体，降低室内气体浓度，防止事故的发生和扩大。

2.与安全联锁系统的联锁 ：

可与分析小屋内的紧急切断阀、防爆设备等安全联锁系统进行联锁。例如，当气体浓度超标时，自动关闭相关燃气管道的紧急切断阀，切断气源；或在存在爆炸危险的场所，自动停止非防爆设备的运行，以避免因电气火花等引发爆炸事故。

3.与报警装置的联锁 ：

当气体报警仪发出报警信号时，应同时触发声光报警装置，如旋转式闪光报警灯、报警警号等，以提醒现场人员及时采取措施。同时，报警信号可传输至控制室，与中控系统联锁，实现对报警信息的远程监控和管理。

分析小屋内的可燃气体、有毒气体监测器的信号可以直接进装置的GDS，也可以通过PLC与装置GDS通信并在GDS上显示。

七、报警仪的日常管理与维护

1.定期检查与校准 ：

制定定期检查和校准计划，对气体报警仪进行日常维护和管理。定期检查报警仪的外观、线路连接等情况，确保其正常运行；定期使用标准气体对报警仪进行校准，以保证其测量精度和报警准确性。

2.定期测试 ：

定期对气体报警仪进行功能测试，模拟气体泄漏等故障情况，检查报警仪是否能及时发出报警信号，以及与之联锁的设备是否能正常动作，及时发现并解决存在的问题，确保系统处于良好的工作状态。

3.记录与档案管理 ：

建立气体报警仪的日常运行记录和维护档案，记录报警仪的检查、校准、测试结果以及故障维修等情况，以便对报警仪的运行状况进行追溯和分析，为设备的更新、改造等提供依据。
